摘 要：在压铸生产中，压铸模具表面温度的控制直接影响着产品质量及生产效率，点冷在模具表面温度控制中起到非常重要和关键的作用，一套设计科学、冷却效果明显、节水环保的点冷设备显得十分重要。本文介绍了一套由RO 反渗透水处理装置、水冷式冷水机、多路点冷水压送装置及水循环装置组成的高效点冷系统。
关键词：RO 膜；冷水机；点冷机
1 引言
现代汽车制造业的发展对压铸件提出了新的要求，即重量更轻、壁更薄、形状更复杂。在压铸生产中，为保证复杂铸件的质量，现代压铸模具的点冷设计越来越复杂，也越来越精细，设计一套让这些精细的点冷管高效发挥，同时又能够节能环保的点冷水供应系统，就要从点冷水水处理、温度控制、水循环设计等方面着手。
2 方案设计

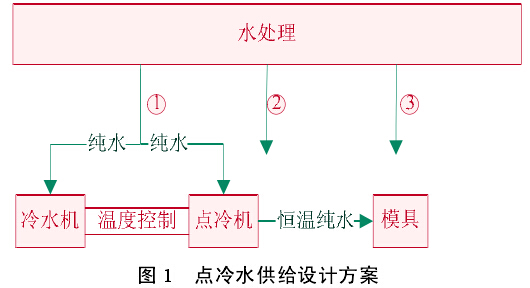

压铸车间从节水考虑，点冷水一般采用集中水处理，然后分送至各个压铸机，我公司目前的设计流程如下（如图一）。

自来水由水处理站集中处理后分送至 1#、2#、3#压铸机，压铸机用水点除点冷机外还有冷水机，冷水机用来给点冷机中点冷水控温使用，水温控制 20℃，点冷机与冷水机中的水各自循环使用，纯水站负责实时补水给点冷机与冷水机，每生产 20 天清理水箱一次。
3 水处理
点冷水在冷却管路中会遇到骤冷骤热、管路细小等情况，旧式的水处理一般使用软化处理，
在生产中往往达不到水质要求，点冷管堵塞频发，造成巨大的人力、物力、财力损失，而且普通软化水在使用中根本达不到循环使用的要求。目前生产中大多数铸造企业都已经开始使用 RO 反渗透水处理装置（见图二），其工作流程见图三，原水经机械过滤器去除泥沙等较大的颗粒杂质，活性炭过滤器吸附微生物等杂质，软化罐用活性树脂去除水中的钙镁离子，经过一级反渗透过滤后水电导率可

以保持在 10μs/cm 以内，纯水的使用在很长一段时间内可以保证点冷管中不会出现水垢，从而保证水循环使用的可行性。如果车间有多台需水设备，可采用建立纯水站集中供水的方式。

4 点冷系统
