压铸风云:布勒大型一体化压铸岛解决方案
发布时间:2022年06月17日 15:55


布勒最新的大型一体化压铸岛解决方案亮相欧洲压铸工业展-EUROGUSS 2022。


车身结构件一体化压铸概述



车身结构件一体化压铸是汽车行业轻量化及降本提效的必然选择,由特斯拉引领,蔚小理等新势力跟进,福特、沃尔沃、大众等传统主机厂逐步转型。2021年由特斯拉、小鹏汽车等率先突破后地板一体化压铸工艺,2022年受益于后地板、前机舱即将量产,6000吨以上大型压铸机产能上量以及产业链工艺和技术进步,产业化趋势将明显提速。



以车身后底板、前机舱为代表的超大型结构件是目前压铸行业最关注的领域,零部件高度集成、生产效率大幅提升,其优势显而易见。



一体化压铸车身结构件具备大尺寸、薄壁、结构复杂等特点,对强度、延伸率等要求较高,需用免热处理材料、大型压铸机及模具、高真空压铸工艺等,尽管部分厂家已研发和设计出相关的材料和产品,量产时依旧面临着良品率和生产效率方面的巨大挑战,在经济性方面还有待进一步的提高。而经济性方面主要取决于量产过程中的良品率和循环周期等因素,这也正是对压铸设备的考验,其中占比最大的,便是压铸机的性能。



以下三个方面是保证持续良品率和更快循环周期的重要保证:

1、准确性

● 生产过程中的实际性能表现

● 数据采集的频率和准确度


2、稳定性

● 设备克服环境变量影响的能力

● 长时间使用后的性能衰减


3、故障率

● 机械、液压、电气机构设计的成熟度

● 设备的实际使用寿命


两模板技术为车身结构件一体化压铸量身定制



布勒 Carat 两模板系列压铸机自2007年发布以来,全球已售出800余台,广泛应用于各类结构件的生产, 2020年起发布的5600T~9200T压铸机也是基于该成熟的技术平台。液压锁模的两模板技术更适合大型模具的锁模力均匀分布,充足的动态压射力是型腔快速充填的实际保障,“速度+增压”的全程闭环实时控制规避环境变量的影响,5000Hz的采样率和遍布机身的传感器为用户和算法提供充足准确的数据,历经数次优化迭代的内部算法则能确保机器在长期使用后性能如初,设备折旧率远低于行业平均水准。

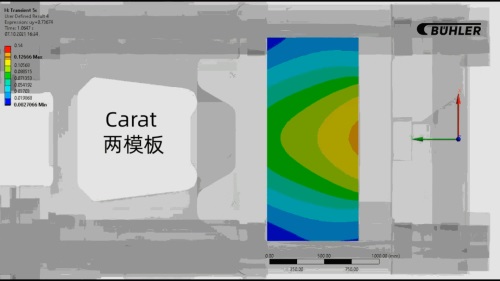

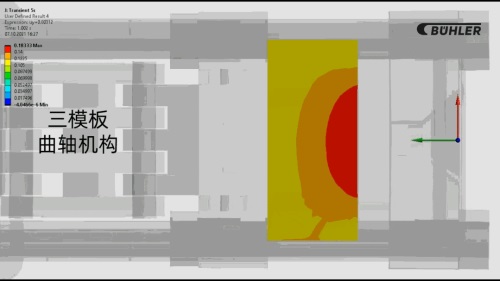

两模板和三模板的锁模力分布对比



在金属液充型过程中,液压锁模的两模板技术,其高压锁模液压缸压力随着型腔压力的增加而增大;当压铸机或模具的工作板因温度和应力变化、飞边粘模等众多原因导致工作面不平整时,由于高压锁模液压压力的自适应原理,使得工作面的受力更加均匀合理;加之它能够提供足够大的胀模抗力,始终确保不会出现“让模”现象,相对于机铰式柱架结构可以明显改善不规整铸件生产时产生的飞边缺陷。



压铸机的性能是影响生产持续稳定运行的重要因素,压铸岛的布局则更大程度上影响着循环时间(单位时间的产出)。大型一体化压铸由于在材料、体积、重量和设备数量上有别于传统的压铸生产,因此在布局上也带来了不同的需求,需要从开始的铝锭熔炼到最终的产品码垛全盘考虑。




为欧洲大型一体化压铸提供整体解决方案

欧洲进军大型一体化压铸的首家主机厂,沃尔沃集团和首家一级供应商汉特曼集团,分别采购了布勒 Carat840 和 Carat610 压铸岛,由布勒为其提供整套的压铸岛设备和自动化集成。双方由此达成前沿工艺和先进设备的创新结合,促进大型一体化压铸在量产路上更进一步。




沃尔沃汽车在未来几年将投资 100 亿瑞典克朗在其位于瑞典的Torslanda制造工厂,为生产下一代纯电车型做好准备。



作为计划投资的一部分,Torslanda制造工厂为下一代沃尔沃电动车型引入铝合金一体铸造工艺是整个投资方案中最关键和最令人鼓舞的部分。一体铸造为汽车在生命周期内提供了可持续性、成本和性能等众多优势。而沃尔沃汽车是最早投资于这一工艺的世界汽车制造商之一。



布勒Buhler与沃尔沃汽车签订了CARAT 840超大型两板压铸单元,开启了在新能源汽车轻量化领域大型一体化压铸的新征程。




布勒和汉特曼集团双方领导人合影



全球压铸业巨头-德国汉特曼集团签约布勒Carat 610压铸岛,正式进军大型一体化压铸领域,成为欧洲首家进入大型一体化压铸的一级供应商,将于2023年投产。


汉特曼集团在德国、斯洛伐克和中国均设有压铸工厂,累计70余台压铸机均由布勒提供,自2007年以来,已采购布勒 Carat 两模板系列压铸机50余台。双方合作数十年,此次6100T超大型压铸机的签约也标志着欧洲大型一体化压铸的兴起。


期待布勒 Carat920压铸岛

除此之外,布勒在中国也与众多头部主机厂、压铸厂及‍‍板材供应商达成大型一体化压铸项目合作。布勒将在7月27~29日举办的全国压铸行业年会上做专题报告,并将于10月9—11日在苏州国际博览中心举办的2022上海压铸展上全方位展示布勒 Carat920 压铸岛,敬请期待。
