​​【新版本】AnyCasting V6.8 新功能解读
发布时间:2021年11月06日 09:37

AnyCasting Software Co., Ltd.最新消息,即将在中国地区发布最新版本v6.8。上海睿铸科技作为AnyCasting资深供应商,为大家解读此次v6.8版本的亮点:

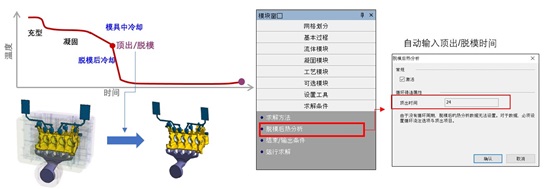

1、铸件热应力分析功能重大提升

anyTX是AnyCasting软件中独立安装运行的程序,主要用于计算铸件和金属模具铸造过程因温度场分布导致的热应力和变形。


在原anyTX v3.1的基础上,此次伴随AnyCasting v6.8横空出世的是最新anyTX v4.0版。经过多年研发,anyTX v4.0能够计算铸件脱模(顶出)后的凝固冷却阶段所产生的热应力和变形。anyTX v4.0将与AnyCasting生产节拍循环分析衔接,经过热弹塑性仿真求解铸件应力和应变。



上述功能,将为广大金属型铸造用户对容易产生热变形的铸件,例如:汽车类一体化大型压铸件、电子产品类平板件等对形位公差要求高的铸件,进行事先的预测性分析,提前在模具设计时采取相应手段,避免或减少脱模后的变形。

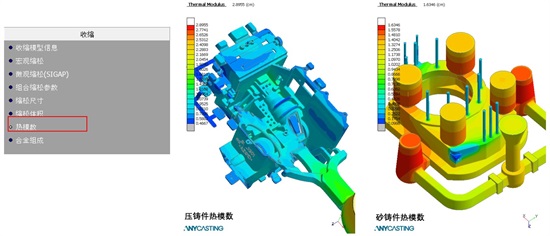

2、新增热模数分析结果

AnyCasting v6.8新增热模数计算结果。



该功能可根据铸件、模具、砂芯等求解并预测凝固时间,模数较高的区域预示在凝固过程中,由于热阻较大,具有较高的收缩缺陷的风险。该功能也将为冒口尺寸设计提供有效依据。

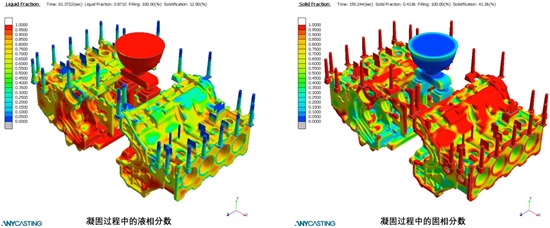

3、新增液/固相分数结果


AnyCasting v6.8新增液/固相分数结果,在填充和凝固过程中显示其分布值。



AnyCasting v6.8中,如果材料属性具备Fs-T值时,系统可利用相应信息进行计算;若材料属性中没有提供Fs-T 值,则系统根据材料的液相线和固相线计算。

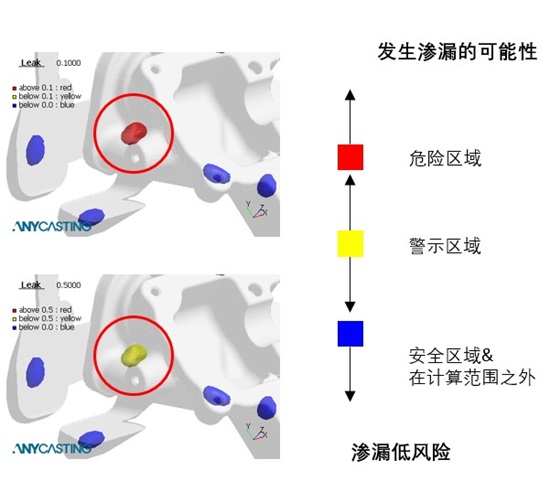

4、压铸件渗漏分析功能的加强

AnyCasting专利的渗漏分析功能在v6.8新版中,在参数设置和结果可视化方面都有诸多加强。


在前处理阶段,系统新增步骤向导,为用户逐步提供渗漏参数的设置说明。系统同时提供了系数计算和回归分析算法,使得参数设置更加透明化。


 在后处理阶段,渗漏模块能够为用户显示因水路、油路、机加或粘膜导致渗漏的风险和路径,为用户尽早预判粘膜和凝固缺陷的严重性提供依据。




5、其它功能增强:


1)后处理自动报告的便捷性进一步增加;


2)前处理实体移动预览功能加强;


3)后处理动画录制功能增加压室冲头移动视频录制速度选项;


4)增加数据库中国GB标准材料


6、AnyCasting软件升级

 AnyCasting v6.8正式发布后,上海睿铸科技将为维保期内的客户提供免费的软件升级和相应服务。


您若需要获得任何有关于AnyCasting v6.8软件信息或升级服务,欢迎垂询上海睿铸科技有限公司或直接联系您的客户代表。我们将竭诚为您服务!
